Модернизация и дооснащение систем холодоснабжения

Имея многолетний опыт проектирования и изготовления энергосберегающих систем холодоснабжения предприятий АПК, фармацевтической промышленности, предприятий нефтепереработки и ряда других отраслей, специалисты «Фриготрейд» готовы оказать помощь заказчику в подготовке технического задания на систему холодоснабжения как для возводимого производства, так и в случае модернизации, технического перевооружения или дооснащения.

Мы предлагаем свои наработанные и запатентованные энергосберегающие решения по повышению энергоэффективности, производительности и ресурса систем холодоснабжения. Важным направлением развития нашего бизнеса является  использование естественного холода (фрикулинга) для снижения энергопотребления  разрабатываемых или модернизируемых систем.

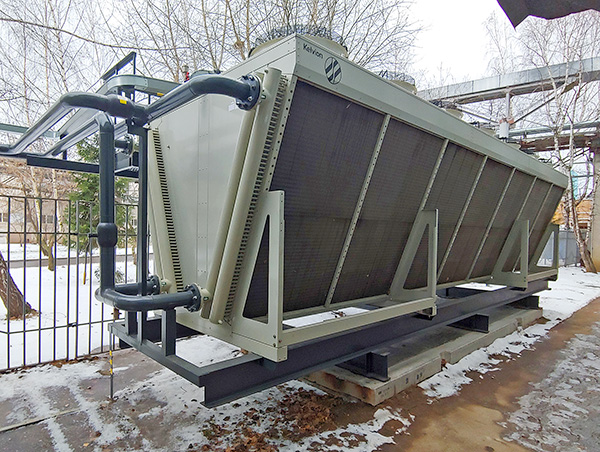

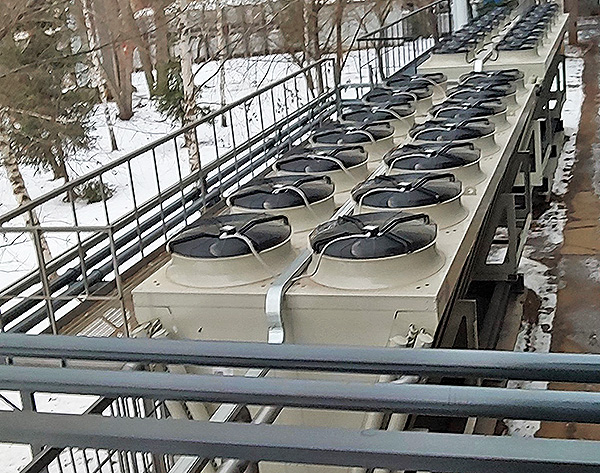

Воздушный охладитель системы фрикулинга

Реализация опции фрикулинга связана с увеличением капитальных затрат, однако она позволяет снизить годовые эксплуатационные расходы на электроэнергию от 30% в центральных регионах и до 50% в северных. Кроме того, охлаждение продукции за счет фрикулинга в холодное время года при выключенных компрессорах позволяет экономить их ресурс, реже проводить техобслуживание, а профилактическое обслуживание компрессоров выполнять в холодное время года.

В своих проектах наша компания часто использует  для увеличения производительности конденсаторов воздушного охлаждения адиабатическую систему охлаждения воздуха  на входе воздушного потока в конденсатор путем мелкодисперсного распыления воды в его потоке. Подача воды к форсункам, установленным на трубопроводах адиабатической системы, осуществляется насосами высокого давления.

Конденсаторы с адиабатической системой охлаждения

Частотные преобразователи и устройства плавного пуска в приводах компрессоров, насосов и вентиляторов являются наиболее перспективной опцией в системах холодоснабжения, позволяющей экономить до 25% электроэнергии. Управляя приводом компрессора, насоса и вентилятора, можно плавно изменять частоту и напряжение питания приводных электрических двигателей. При этом также плавно изменяется мощность привода и производительность системы холодоснабжения, что обеспечивает высокую точность поддержания заданной температуры. Кроме того, исключаются пусковые токи компрессоров, что увеличивает их ресурс и снижает энергопотребление компрессоров.

В настоящее время на фоне постоянно возрастающих тарифов на электроэнергию, а также на подключение дополнительной электрической мощности для предприятий, спрос на холодильное оборудование с частотными преобразователями быстро растет.

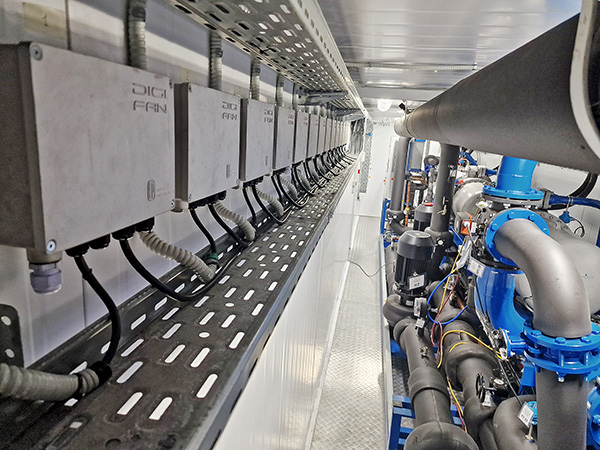

Компоновка 14 регуляторов скорости вращения вентиляторов конденсатора, установленного на крыше контейнера

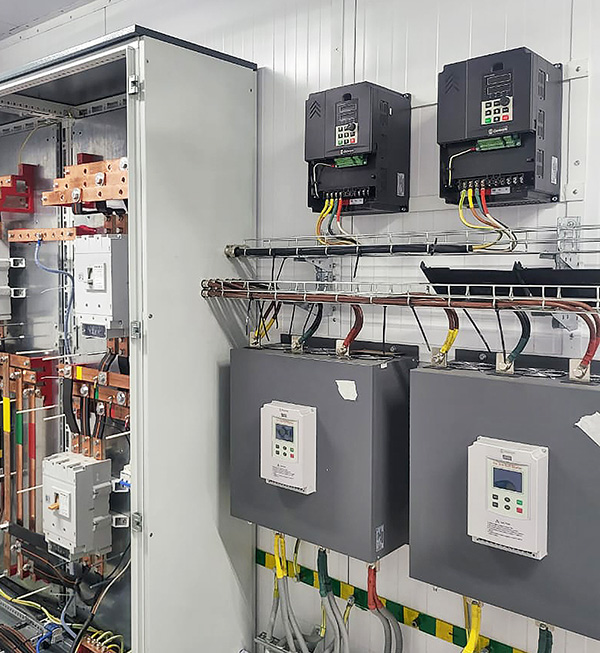

Вверху — преобразователи частоты гидронасосов, внизу — устройства плавного пуска компрессоров

Техническое перевооружение аммиачных систем холодоснабжения

Одним из примеров, завершенных ООО «Фриготрейд» работ, связанных с техническим перевооружением аммиачных систем холодоснабжения, является  завод «Московской Пивоваренной Компании».  Наши специалисты выполнили проектные работы и передали заказчику рабочую документацию «Техническое перевооружение аммиачной холодильной установки» в объёме, необходимом для увеличения энергоэффективности предприятия и обеспечения резервирования. Далее мы поставили холодильное оборудование и завершили монтажные и пусконаладочные работы. Установленное оборудование интегрировано в действующую систему холодоснабжения предприятия и включает:

• резервный теплообменник-испаритель производительностью 2,15 МВт для охлаждения водного раствора пропиленгликоля с температуры 0° до –4°С с подключением его к трубопроводам хладагента и хладоносителя существующей системы холодоснабжения;
• жидкостно-жидкостный газификатор углекислоты с максимальной производительностью 7000 кг/ч по углекислоте и дополнительный насос для подачи хладоносителя (раствора пропиленгликоля) на этот газификатор, что обеспечивает в холодное время года энергоэффективную газификацию углекислоты, поступающей из танков хранения на технологическое производство.

Кроме того, для установки на заводе дополнительного аммиачного конденсатора испарительного типа Baltimore Aircool большей мощности с целью снижения давления конденсации в пиковый летний период и снижения потребления электроэнергии аммиачной системы холодоснабжения была разработана рабочая документация для установки конденсатора на существующую металлоконструкцию на кровле здания. Для обеспечения подачи оборотной воды на новый конденсатор была разработана рабочая документация на дополнительный водяной насос с подключением его к существующему баку оборотной воды.

Резервный теплообменник-испаритель

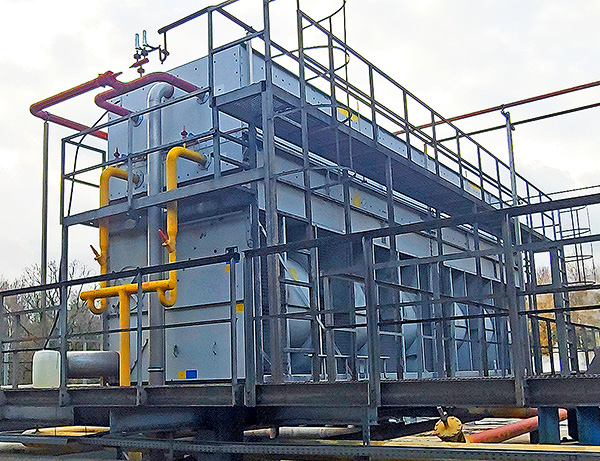

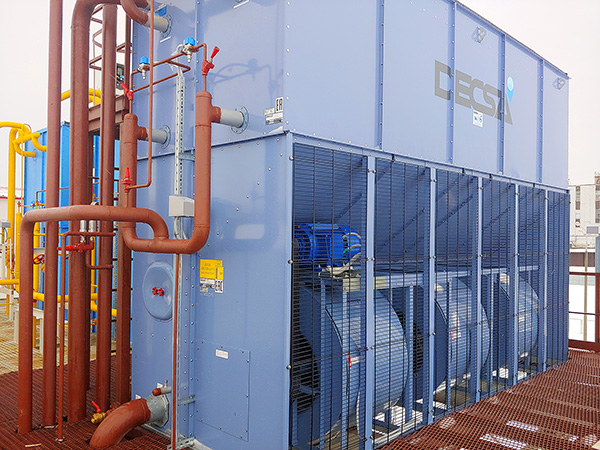

Аммиачный конденсатор испарительного типа

Также специалистами ООО «Фриготрейд» установлено 46 новых самодействующих предохранительных клапанов для защиты содержащего аммиак холодильного оборудования в случае пожара.

На всю документацию, поставленную ООО «Фриготрейд» было получено положительное заключение экспертизы промышленной безопасности (ЭПБ) с разрешением использовать ее как при монтаже спроектированного оборудования, так и его дальнейшей эксплуатации. Результаты ЭПБ зарегистрированы в органах Ростехнадзора Центрального округа.

Техническое дооснащение аммиачной системы холодо­снабжения крупного российского производственного комплекса по первичной переработке мяса

Для этого проекта специалисты ООО «Фриготрейд» выполнили работы по техническому дооснащению действующей аммиачной системы холодоснабжения предприятия с целью увеличения холодопроизводительности и адаптации системы к новым требованиям производства. Была разработана конструкторская документация и поставлен полный комплект холодильного оборудования для монтажа дополнительной системы, включавший:

• компрессорный агрегат на базе двухступенчатого открытого винтового компрессора производительностью 581 кВт при температуре кипения –40°С;
• конденсатор испарительного типа с теплосъемом 1,7 МВт и массой 11 200 кг.;
• насосный агрегат контура оборотной воды с центробежным циркуляционным насосом;
• аммиачный насосный агрегат;
• комплект арматуры и автоматики для технического перевооружения системы холодоснабжения, включая аммиачную и водную запорную арматуру;
• шкафы силового электропитания и автоматического управления с частотными преобразователями для привода компрессора и насоса испарительного конденсатора.

За управление поставленной аммиачной системой холодоснабжения отвечает современная система автоматического управления, реализованная специалистами ООО «Фриготрейд» на базе программируемых логических контроллеров и центральной станции операторов с системой SCADA SIMATIC WinC.

Это в настоящее время является мощной универсальной системой оперативного мониторинга и управления технологическими процессами, что позволило увязать в единую систему все аммиачное холодильное оборудование на предприятии, полностью автоматизировать его работу и исключить ошибки обслуживающего персонала при эксплуатации.

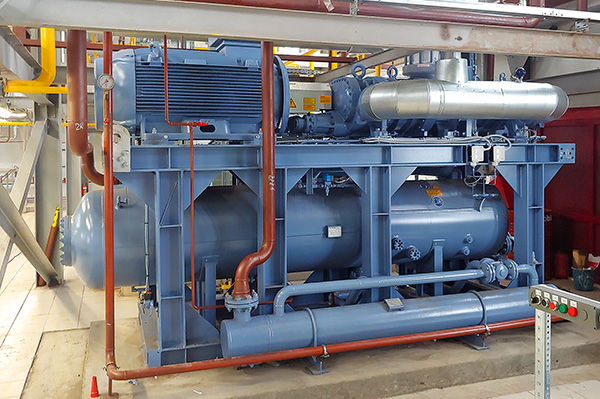

Холодильный агрегат на открытом двухступенчатом компрессоре 581 кВт (–40°С)

Конденсатор испарительного типа 1,7 МВт

После проведения реконструкции завод имеет единую систему контроля и управления, объединяющую старое и новое оборудование, что значительно упростило его эксплуатацию. Кроме того, холодильное оборудование было переведено в оптимальный режим работы, что позволило сократить удельный расход электроэнергии на производство холода. Суммарная холодопроизводительность системы была увеличена с расчётом на перспективную установку дополнительного технологического оборудования в течение следующих лет.

Работы по техническому дооснащению этого предприятия включали также поставку компанией «Фриготрейд» трёх плиточных вертикальных скороморозильных аппаратов для быстрой и энергоэффективной заморозки свинины в блоках размером 400 х 600 х 100 мм, весом 20,5 кг.

После реализации данного проекта на мясокомбинате усушка свинины при охлаждении после убоя сократилась на 0,2%, что дает предприятию дополнительную прибыль.

Дооснащение системы холодоснабжения технологических цехов крупной птицефабрики в Поволжье

В 2023 году одним из крупных птицеперерабатывающих предприятий Поволжья перед ООО «Фриготрейд» была поставлена задача дооснащение существующей на предприятии системы холодоснабжения с целью увеличения её производительности. Наши специалисты разработали техническую документацию, изготовили, поставили и смонтировали контейнерную систему холодоснабжения с двумя холодильными централями и конденсаторами, установленными на крыше контейнера. Контейнер также оборудован системой вентиляции, отопления, освещения. Кроме того, была разработана и установлена система удалённого мониторинга.

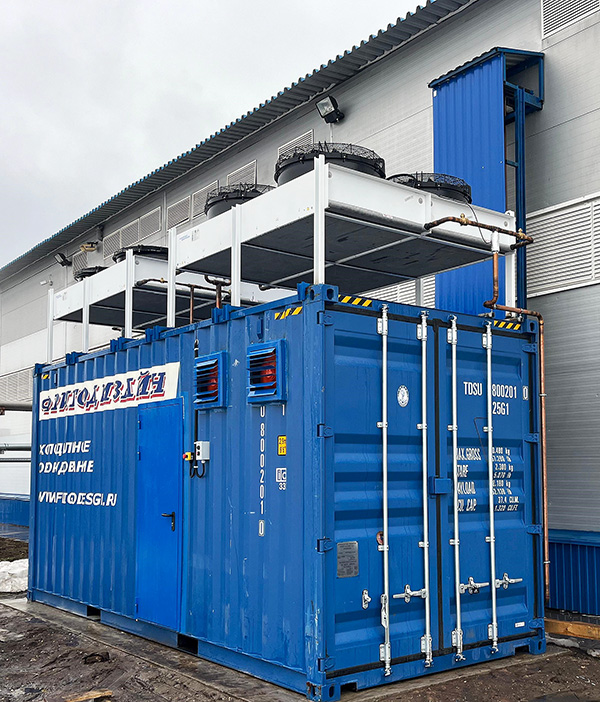

Контейнерная система холодоснабжения

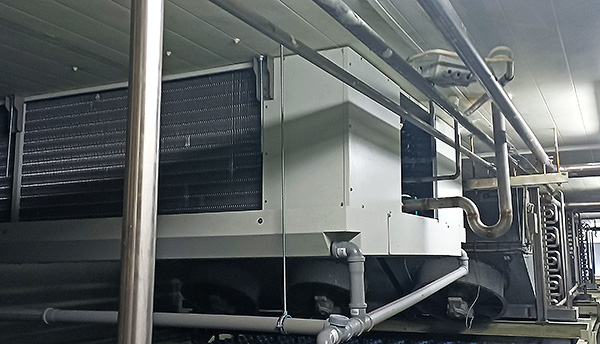

Воздухоохладитель внутри цеха

В цехе воздушно-капельного охлаждения к уже существующим воздухоохладителям было установлено три дополнительных специальных воздухоохладителя двухпоточного типа с трубками из нержавеющей стали и направлением продува вниз. По заданию заказчика эти воздухоохладители выполнены с оттаиванием теплообменного блока горячим газом.

ОАО «Еланский маслосыркомбинат»

Еще одним из примеров конкретной реализации нескольких энергосберегающих решений является изготовленная нашей компанией система холодоснабжения предприятия ОАО «Еланский маслосыркомбинат», в которой каждый из четырех генераторов проточной ледяной воды с температурой +1°С укомплектован V-образным конденсатором воздушного охлаждения с адиабатической системой, позволяющей увеличить производительность конденсатора в жаркое время года.

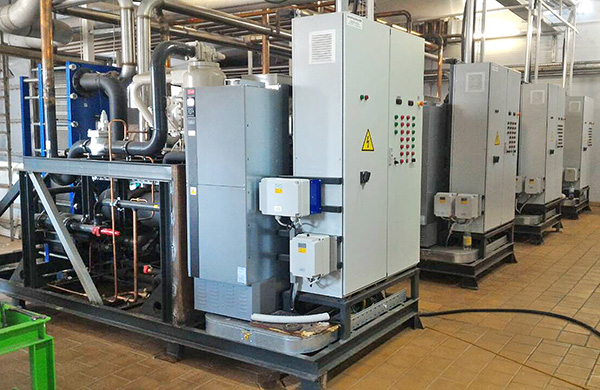

Проточные генераторы ледяной воды +1°С с частотными преобразователями приводов винтовых компрессоров

Для доведения воды, забираемой из скважины, до требуемого качества, мы использовали установку подготовки воды на основе обратного осмоса. Собранная установка укомплектована рулонными мембранными элементами и предназначена для снижения уровня минерализации воды, включая общую жесткость.

При этом в каждом генераторе ледяной воды привод компрессора выполнен с частотным преобразователем, что даёт существенную экономию потребляемой электроэнергии и ресурса компрессоров.

«Фабрика настоящего мороженого», г. Кореновск

На предприятии «Фабрика настоящего мороженого» в г. Кореновске Краснодарского края наши специалисты для увеличения производительности предприятия изготовили, смонтировали и запустили в эксплуатацию две системы холодоснабжения фризеров и туннеля закалки мороженого. Для повышения их энергоэффективности использованы 16-ти вентиляторный конденсатор с адиабатической системой охлаждения и системой водоподготовки с обратным осмосом, экономайзеры, а также всасывающий коллектор-отделитель жидкости с теплообменником-переохладителем запатентованной нами конструкции.

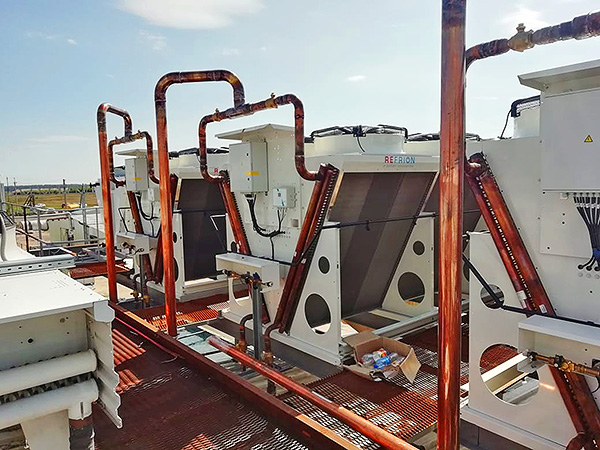

Конденсаторы с адиабатическим охлаждением

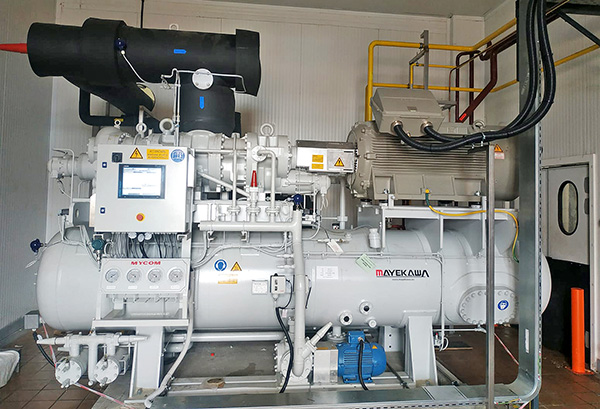

Холодильный агрегат MYCOM

Использование естественного холодного воздуха для энергосбережения в системах холодоснабжения

Примером конкретной реализации такого энергосберегающего решения компанией «Фриготрейд» является крупный  российский молокозавод  с действующей аммиачной системой холодоснабжения, где холодный наружный воздух используется для получения ледяной воды с температурой +1°С.

До модернизации вода, охлаждающая технологическое оборудование молокозавода с расходом более 100 м³/ч, возвращалась в холодильную установку с температурой от +5 до 12°С, что приводило к большому расходу электроэнергии на её последующее охлаждения.

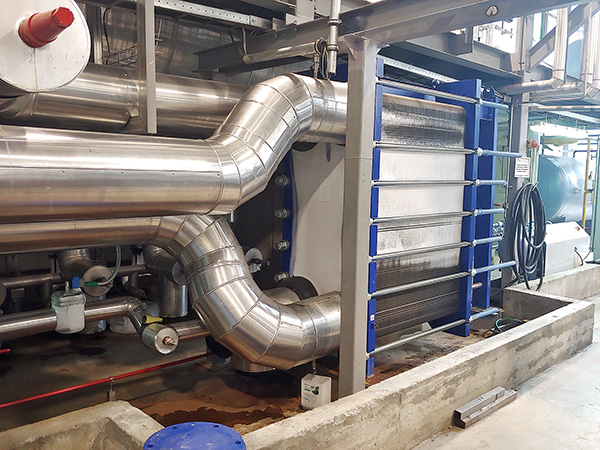

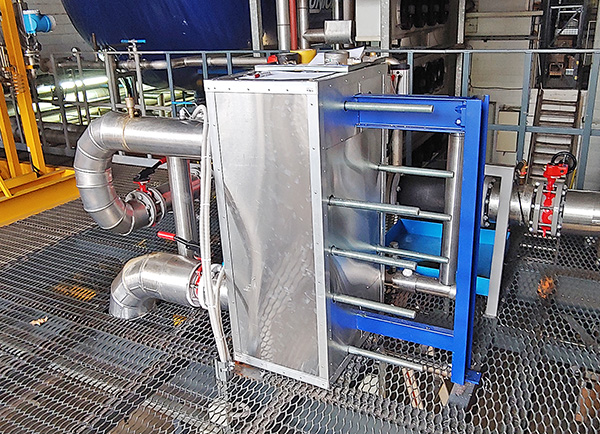

Промежуточный теплообменник и насосный агрегат системы фрикулинга

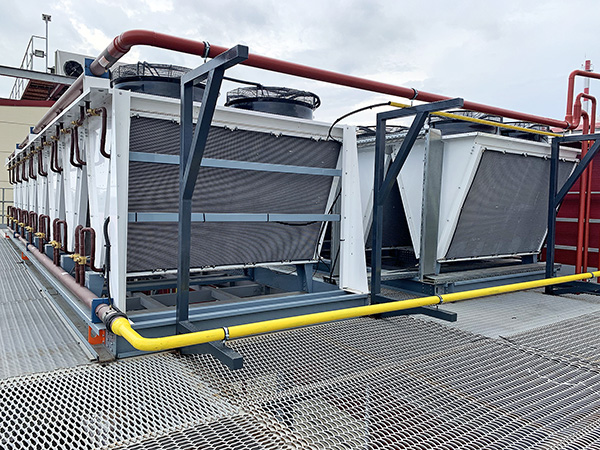

Драйкулер системы фрикулинга

Наши специалисты дооснастили существующую аммиачную систему холодоснабжения системой фрикулинга производительностью 600 кВт, позволяющей снизить температуру поступающей на охлаждение возвратной воды за счет естественного холода. Для ее реализации снаружи компрессорного цеха был установлен V-образный сухой охладитель, включенный в замкнутый гидравлический контур с насосным агрегатом, трёхходовым вентилем и пластинчатым теплообменником. С целью еще большей экономии электроэнергии для управления насосами были использованы частотные приводы.

Такая схема даёт возможность охлаждать в холодный период возвратную воду на 3-5°С, что позволяет зимой снизить нагрузку компрессоров на 30-90% в зависимости от температуры воздуха на улице и температуры воды в возвратном коллекторе.

В 2021 году компания «Фриготрейд» завершила работы по модернизации системы холодоснабжения крупного  российского молочного комбината,  включая замену крупногабаритных кожухотрубных испарителей, терморегулирующих вентилей, соленоидных клапанов и подводящих трубопроводов на существующих холодильных установках.

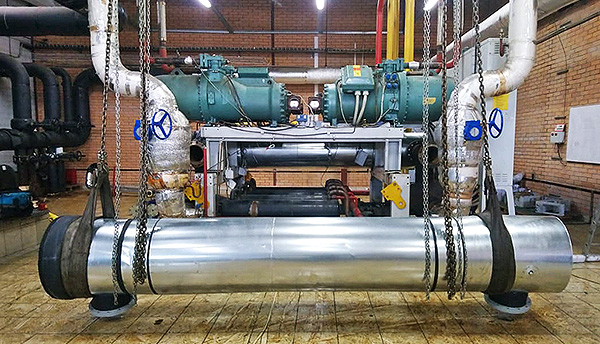

Замена кожухотрубных испарителей

Также для этого предприятия нами было поставлено и смонтировано два десятка крупногабаритных вентиляторных воздухоохладителей для замены устаревших моделей. Для увеличения производительности существующего на предприятии конденсатора воздушного охлаждения была спроектирована, поставлена и смонтирована адиабатическая система охлаждения воздуха на входе воздушного потока в конденсатор.

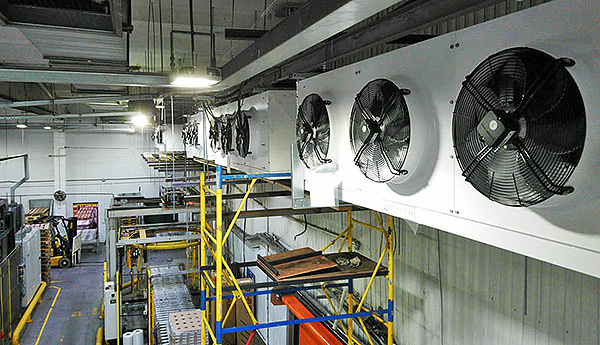

Новые воздухоохладители склада готовой продукции

В заключение отмечу, что согласно полученному практическому опыту, подтверждённому данными по энергопотреблению систем холодоснабжения наших клиентов, энергосберегающие опции в описанных выше системах позволяют снизить суммарное энергопотребление системы холодоснабжения в зависимости от времени года на 20-50%.

Наши специалисты осуществляют весь комплекс работ по монтажу и пусконаладочным работам новых и модернизируемых систем холодоснабжения, вентиляции и кондиционирования в соответствии с действующими российскими нормами и СНиП.

* * *

Получить консультацию по выбору возможностей модернизации или дооснащения имеющейся системы холодоснабжения под новые задачи Вы можете, обратившись в московский офис компании.

С новостями нашего предприятия и более полной информацией о системах холодоснабжения, изготовленных или модернизированных специалистами «Фриготрейд», а также отзывах наших заказчиков можно познакомиться на нашем сайте в разделе «Выполненные проекты».
